ZJB系列智能电容器
主要特点
ZJB系列智能电容器包含智能集成电力电容器、智能集成低压滤波电力电容器及智能无功补偿控制器等系列产品，是0.4KV低压配电网降低线损、提高功率因数、改善电能质量和节能降耗的新一代智能型无功补偿装置。由智能测控单元、过零投切开关电路、保护单元、低压自愈式电力电容器构成。集成了现代测控，电力电子，网络通讯，自动化控制，电力电容器等先进技术。改变了传统无功补偿装置落后的控制器技术和落后的机械式接触器或机电一体化开关作为投切电容器的投切技术，改变了传统无功补偿装置体积庞大和笨重的结构模式，具有补偿效果更好体积更小，功耗更低，价格更廉，节约成本更多，使用更加灵活，维持更加方便，使用寿命更长，可靠性更高的特点，适应了现代电网对无功补偿的更高要求。
特点及说明
功能特点 | 功能说明 |
分相补偿 (分相滤波模块) | 实现单相分别补偿，解决三相负荷不平衡状况，对无功缺额较大的一相进行单独补偿，达到最优化的补偿效果。普通无功补偿装置无法做分相补偿 |
温度保护(选配) | 自愈式低压电力电容器内置温度传感器，能够反映电容器过电压，过谐波，漏电流过大和环境温度过高等情况下导致电容器内部发热，实现过温度保护，超过设定温度以后自动切除电容器，退出运行，达到保护设备的目的 |
智能网络 | 多台电容器联网使用时，通过时序竞争，某一台成为主控电容，其余皆为辅控电容，无须设置，构成低压无功自动控制系统，如果个别从机故障，不进行投切动作，不影响其余工作，如果主机故障，其余电容再经过时序竞争，自动产生一个新的主控电容，组成一个新的系统:容量相同的电容器按循环投切原则，容量不同的电容器按适补原则投切; 485通讯接口,可以接入后台计算机，进行配电综合管理 |
积木结构 | 产品标准化、模块化，取代了传统的控制器、空气开关、交流接触器、可控硅、热继电器、电容器，将其合为一个整体，发热量小，组屏安装的时候采用积木堆积方式，电容器损坏时只需单体简单快速更换 |
接线简单 | 多台电容器组屏安装，生产工时比传统模式减少60%以上，同时减少80%连接线，减少80%的节点，柜内简洁，在使用现场快速组装，大大提高了成套厂的生产效率 |
扩容方便 | 产品体积小，接线简单，随着用电用户电力负荷的增加，可以随时增加电容器的数量，改变了常规模式因接线复杂，一成不变的局限性，适应企业发展的需要，可以分期投资 |
维护方便 | 液晶屏中文显示保护动作类型，有过压、欠压、过流、小电流、过温、电压谐波、电流谐波等;智能式电容器具备自诊断功能，可以在液晶屏上反映以上故障，有利于现场故障查找 |
效果显著 | 保障系统电压稳定合格;提高功率因数，对投入电容器进行预测，若投入电容器过补，则不投人，避免无功超额而罚款，控制可靠性100%，提高配变有功出力，减少增容投资，降损节能 |
型号及含义
ZJB系列低压无功功率补偿装置主要技术参数
补偿方式 | 型号规格 | 单位 | 电压(V) | 容量(kvar) |
三相共补 | ZJBS-450/10/(5+5) | 台 | 450 | 10 |
ZJBS-450/15/(5+10) | 台 | 450 | 15 | |
ZJBS-450/20/(10+10) | 台 | 450 | 20 | |
ZJBS-450/25/(10+15) | 台 | 450 | 25 | |
ZJBS-450/30/(10+20) | 台 | 450 | 30 | |
ZJBS-450/40/(20+20) | 台 | 450 | 40 | |
ZJBS-450/50/(25+25) | 台 | 450 | 50 | |
单相分补 | ZJBF-250/5 | 台 | 250 | 5 |
ZJBF-250/10 | 台 | 250 | 10 | |
ZJBF-250/15 | 台 | 250 | 15 | |
ZJBF-250/20 | 台 | 250 | 20 | |
ZJBF-250/20 | 台 | 250 | 30 |
主要特点
1.体积小、安装简便，可随机就地智能补偿，只需补接信号输入即可进行自动投切.
2.可一机自动智能，亦可多机联网智能，实现多机自动联网投运。
3.集成电容可自动显示功率因数、电网电压、电网二次电流及故障信息等
4.可根据实际情况设定投入功率因数、切除电压设定等
5.具有欠压、过压、温度、谐波、小电流、过流、电容电流等监控保护功能
基本参数
1.测量系统:工作电源:AC220V/380V土20%;额定电压:AC220V/380V土20%; 额定电流:5A;额定频率50Hz土10%
2.使用环境:海拔2000米以下;环境温度-20C~+60;相对湿度90%(20);大气压力:79.5Kpa~106Kpa
3.测量精度:电压:0.5级;电流:0.5级;有功功率:1.级;无功功率:1.0级;频率:0.5级
4.额定容量:共补5-40kvar，分补5-20kvar电容允差:-5-+10%
5.控制参数:灵敏度30mA，最小响应时间1s;最高允许过压:110%额定电压

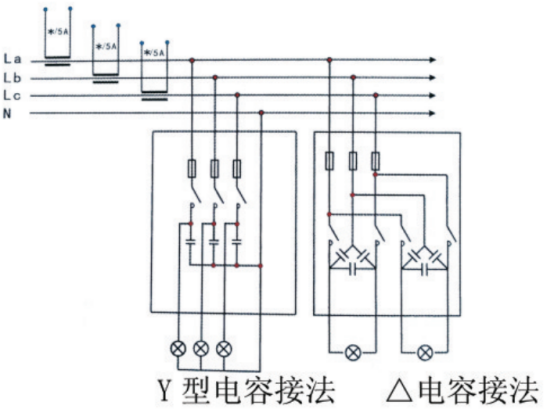

功能原理简图

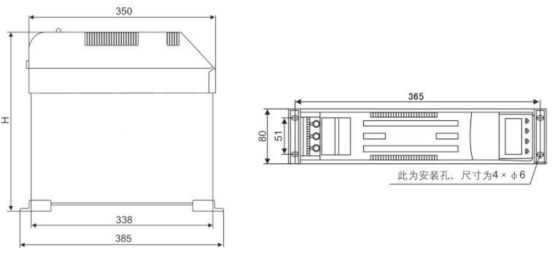

外形及安装尺寸
