ZJ930H系列多功能谐波电测仪表

ZJ930H系列多功能谐波电测仪表

产品概述

H系列多功能谐波表可测量各种常用电力参数、有无功电能、谐波含量，并具有数字通讯、越限报警、监视开关状态、电能脉冲输出和模拟量变送输出等功能。可应用于能源管理系统，变电站自动化、配电网自动化，小区电力及监控、工业自动化、智能建筑、智能配电盘、开关柜中，具有安装方便，接线简单，维护方便，工程量小，现场可编程输入参数的特点。

功能及技术参数

1.三相电压、电流、有功功率、无功功率、功率因数;总有功功率、总无功功率、总功率因数;频率、有功电能、无功电能、各相电压、电流的总谐波时变率[2-21次谐波 ] ;

2.有功电能、无功电能两路脉冲输出;

3.RS-485通讯接口，MODBUS-RTU通讯协议;

4.4路开关量输入检测功能;

5.4路继电器报警输出功能;

6.电压电流精度0.5级，有功功率及电能精度1级，无功功率及电能精度2级:

7.供电电源: AC/DC: 100V-265V

8.测量额定值: ACO-400V ACO~5A

产品选型

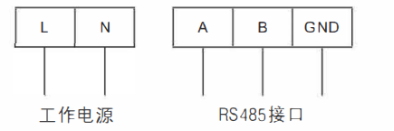

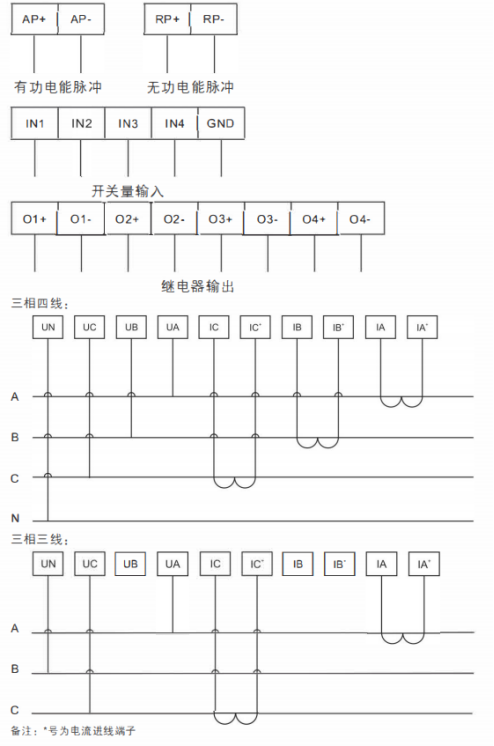

产品接线图
