ZJ930A系列多功能电力仪表

ZJ930A系列多功能电力仪表

产品概述

ZJ930A系列多功能电测仪表是一种具有可编程测量、显示、数宇通讯和电能脉冲变送输出等功能的多功能电测仪表，能够完成电量测量、电能计算、数据显示，采集及传输，可广泛应用变电站自动化、配电自动化、智能建筑、企业内部电能测量、管理、考核。实现LEDMLCD现场是示和远程RS485数字接口通讯，采用MODBUS-RTU通讯协议。

功能及技术参数

1. 三相电压，电流，有功功率，无功功率，功率因数，总有功功率，总无功功率、总功率因数；频率、有功电能、无功电能;

2. 有功电能、无功电能两路脉冲输出；

3. 3.RS-485通信接口，MODBUS-RTUI讯协议；

4.4路开天量输人检测功能；

5.4路继电器报警输出功能；

6.电压电流精度0,5级，有功功率及电能精度1级，无功功率及电能精度2级；

7.供电电源: AC/DC: 100V-265V；

8.测量额定值:ACO-400V  ACO-5A

产品选型

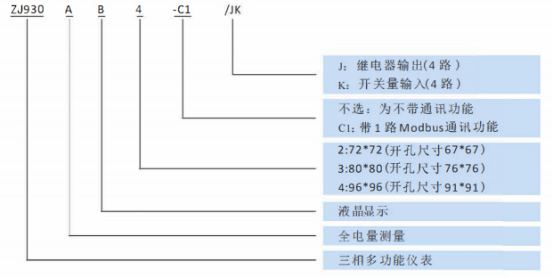

液晶多功能表选型:

备注:72*72尺寸及80*80尺寸的无开关量输入及继电器输出模块

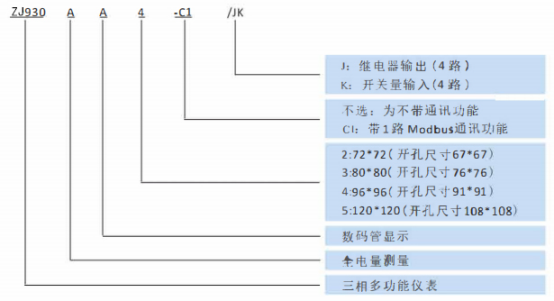

数码管多功能表选型:

备注:72*72尺寸及80 *80尺寸的无开关量输入、继电器输出及模拟量输出模块

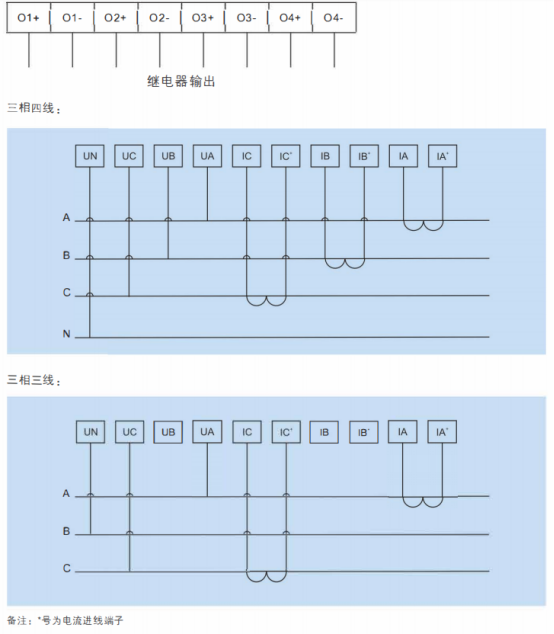

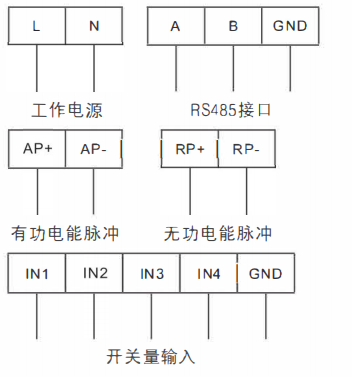

产品接线图
