ZJB-KL 智能无功补偿控制器

适用范围

ZJB-KL智能无功补偿控制器是为适应低压无功自动补偿的发展需要，在吸收国内外低压无功自动补偿技术的基础上，研制与生产的集数据采集、无功补偿、电网参数分析等功能于一体的新型配电测控设备，可与本公司生产的智能电容器配套使用，具备接线简洁，运行可靠等特点。使用本产品可替代现在低压无功补偿柜上的电压表3只、功率因数表3只、低压无功补偿控制器1台，以及所有电容器状态指示灯，使用极为简洁，同时可以节省大量接线。

功能特点

1.实时显示所配电容器组投切状态，配电电压、电流、功率因数、有功功率、无功功率电压谐波率、系统频率等数据。

2.当电网电压超过过压设定值时，快速切除已投入的电容器。

3.温度超限保护(选配)，可设定监测温度0-80C，温度超限自动切除已投入电容器。

4.1-64路电容投切控制。

基本参数

1.测量系统:工作电源:AC220V土20%;额定电压:AC220V/380V土20%;额定电流:5A;额定频率50Hz土10%

2.使用环境:海拔2000米以下;环境温度-20C一+60C:相对湿度S90%(20):大气压力:79.5Kpa-106Kpa

3.测量精度:电压:0.5级，电流: 0.5级，有功功率:0.5级，无功功率:0.5级，有功电量:1.0级，无功电量:1.0级

4.周围环境:无易燃易爆的介质存在，无导电尘埃及腐蚀性气体存在，安装地点不能剧烈振动。

安装尺寸

外形尺寸:144mmx144mmx110mm

安装开孔尺寸:138mmx138mm

安装嵌入深度:95mm

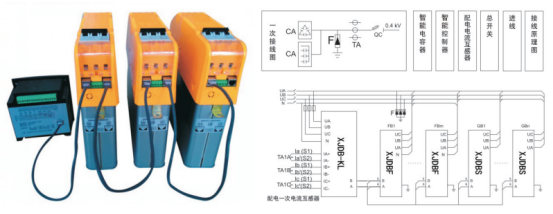

接线图

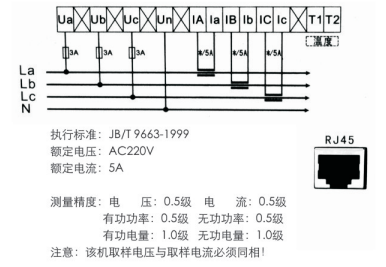

接线图示
